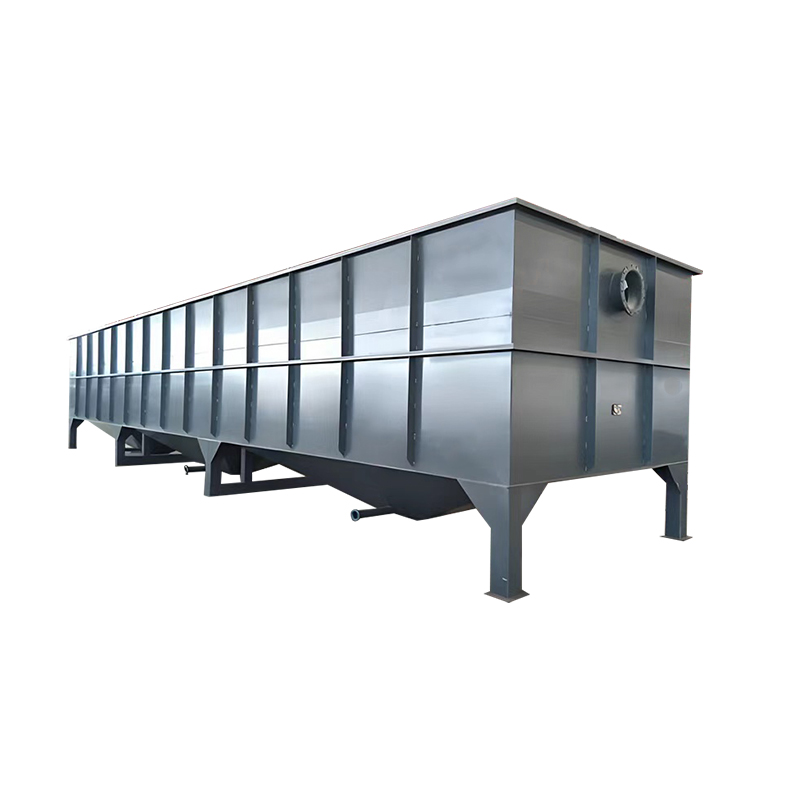

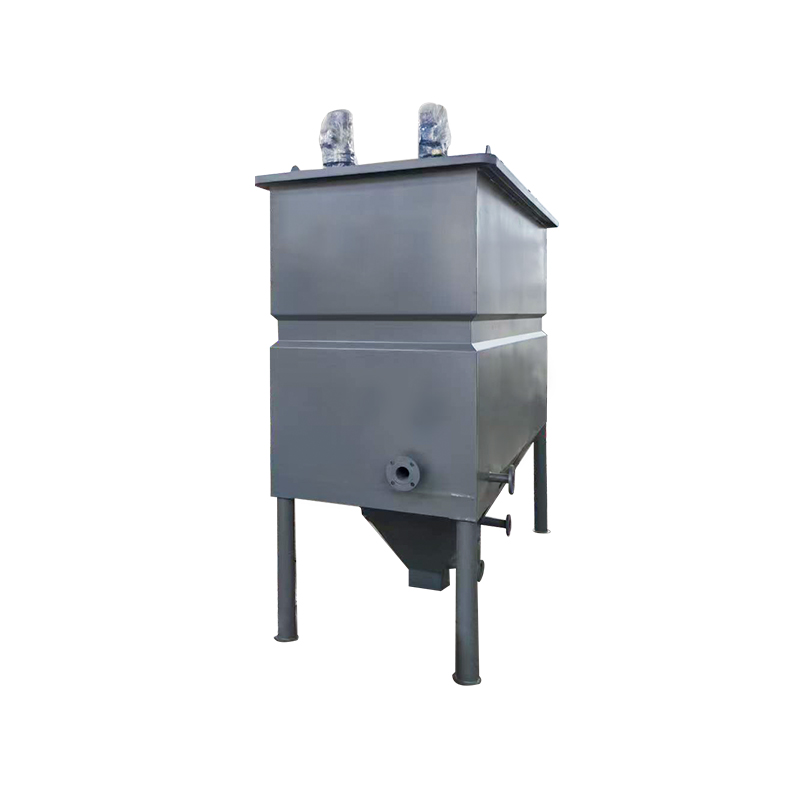

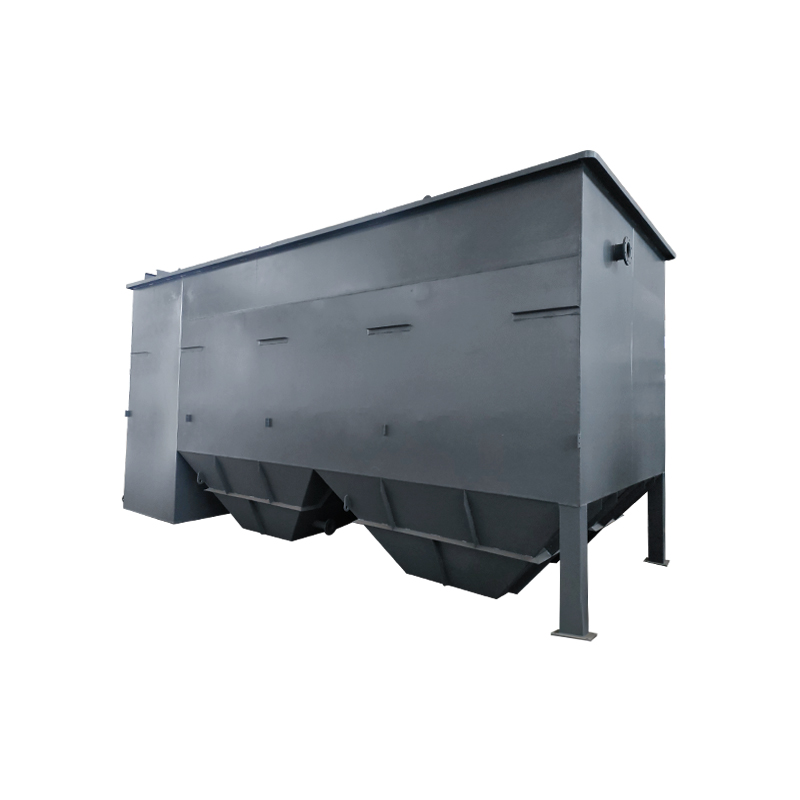

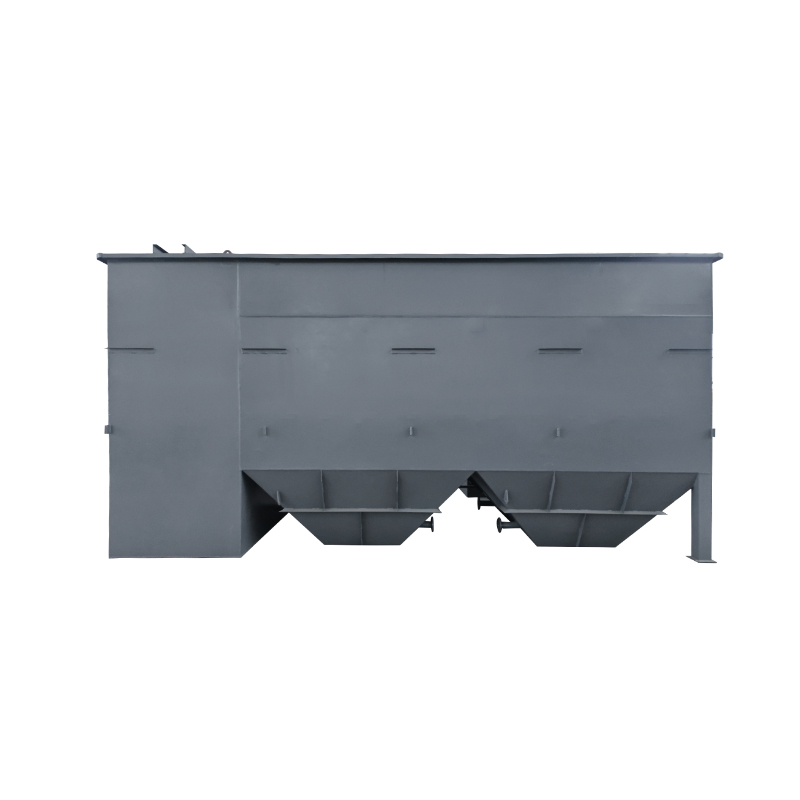

Sedimentatietank met schuine buis
Geïntegreerde sedimentatietanks met schuine buizen maken gebruik van het principe dat zwevende deeltjes in water sneller naar beneden bezinken dan de opwaartse stroomsnelheid, of dat hun bezinkingstijd korter is dan de afvoertijd van het water uit de tank, waardoor scheiding van de stroming mogelijk wordt gemaakt om waterzuivering te bereiken. Ze verwijderen zwevende vaste stoffen door middel van natuurlijke sedimentatie of coagulatie-flocculatieprocessen.
Sedimentatietanks worden naar stromingsrichting ingedeeld in horizontale en verticale typen. De efficiëntie van de sedimentatie hangt af van de watersnelheid in de tank en de retentietijd. Om de prestaties te verbeteren en de voetafdruk te verkleinen, worden gewoonlijk ontwerpen zoals tegenstroomsedimentatietanks met hellende buizen, versnelde zuiveringstanks en pulszuiveringstanks gebruikt. Sedimentatietanks worden veel gebruikt bij de behandeling van afvalwater.
Een bezinktank met horizontale stroming bestaat uit drie componenten: inlaat- en uitlaatpoorten, het doorstroomgedeelte en een slibtrechter. De tank heeft een rechthoekige dwarsdoorsnede met inlaten en uitlaten die aan tegenoverliggende uiteinden zijn geplaatst. Een inlaatkanaal maakt doorgaans gebruik van een inlaat van het inlaattype. Water komt de tank binnen via gelijkmatig verdeelde inlaatopeningen. Stroomafwaarts van de inlaatopeningen is een keerplaat geïnstalleerd om een gelijkmatige verdeling van de waterstroom over de dwarsdoorsnede van de tank te garanderen. De uitlaat maakt gewoonlijk gebruik van een overloopstuw om ervoor te zorgen dat bezonken, geklaard water gelijkmatig over de breedte van het bassin in het uitlaatkanaal stroomt. Stroomopwaarts van de stuw zijn een schuimtrog en schot geïnstalleerd om oppervlakteschuim op te vangen. Het stroomgedeelte vormt het hoofdgedeelte van het bassin. De breedte en diepte van het bassin moeten zorgen voor een uniforme stroomverdeling langs het overstroomgedeelte, waarbij een langzame, stabiele beweging met de ontwerpsnelheid behouden blijft. De slibtrechter verzamelt bezonken slib en bevindt zich doorgaans onder de tankbodem, nabij het voorste gedeelte. Een slibafvoerleiding aan de onderkant van de trechter maakt periodieke slibverwijdering mogelijk.
