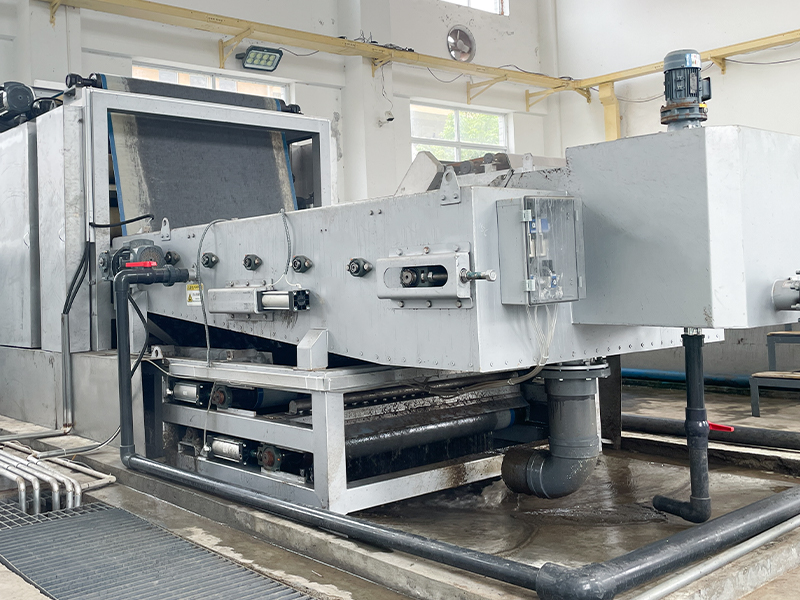

De bandfilterpers is een continu, uiterst efficiënt slibbehandelingsapparaat dat concentratie- en filtratiefuncties integreert. Het is geschikt voor het ontwateren en scheiden van verschillende bezonken of zwevende materialen, en wordt veel toegepast bij het ontwateren van slib in sectoren zoals de chemische technologie, de metallurgie, mijnbouw, voedselverwerking, papierproductie, gemeentelijke afvalwaterzuivering en drainage.
· De apparatuur integreert het indikken van slib en het filterpersen in één enkel proces, waardoor de investeringskosten voor indikkingstanks worden verlaagd.
· Hoge mate van automatisering met een pneumatisch filterband-uitlijnapparaat.
· Maakt gebruik van verdikt filtraat of gerecycled water voor het spoelen, waardoor de operationele kosten worden verlaagd.
· Eenvoudige processtroom met sterk aanpassingsvermogen, rationele structuur, compacte footprint, korte slibretentietijd en hoge behandelingsefficiëntie.

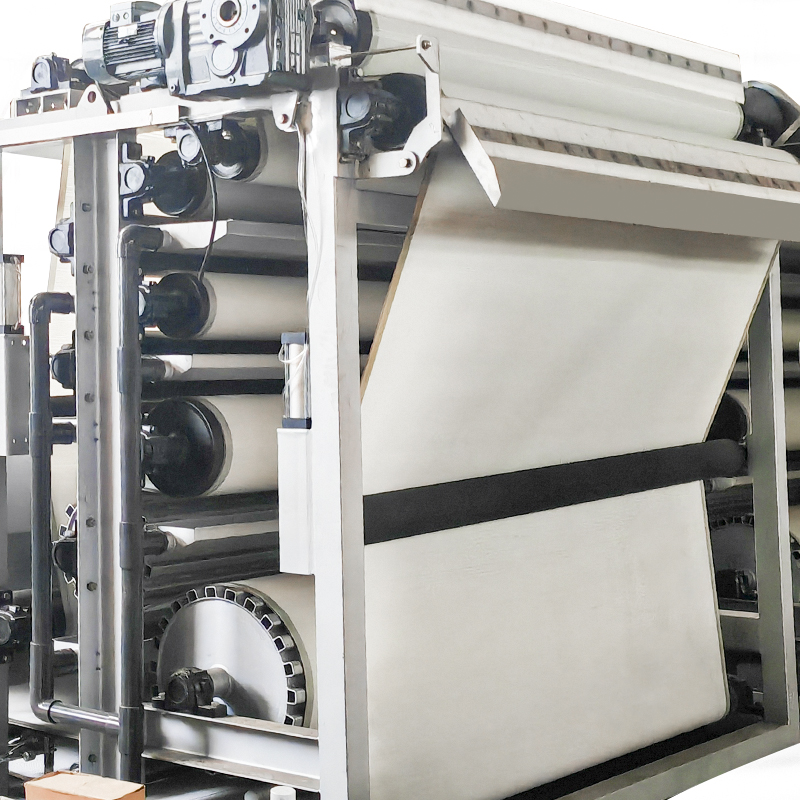

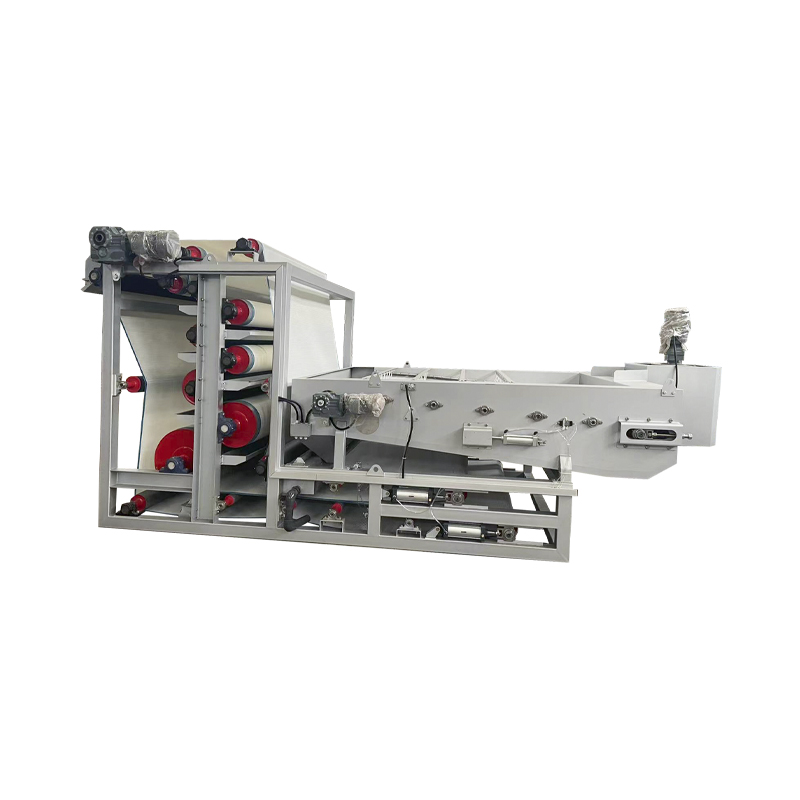

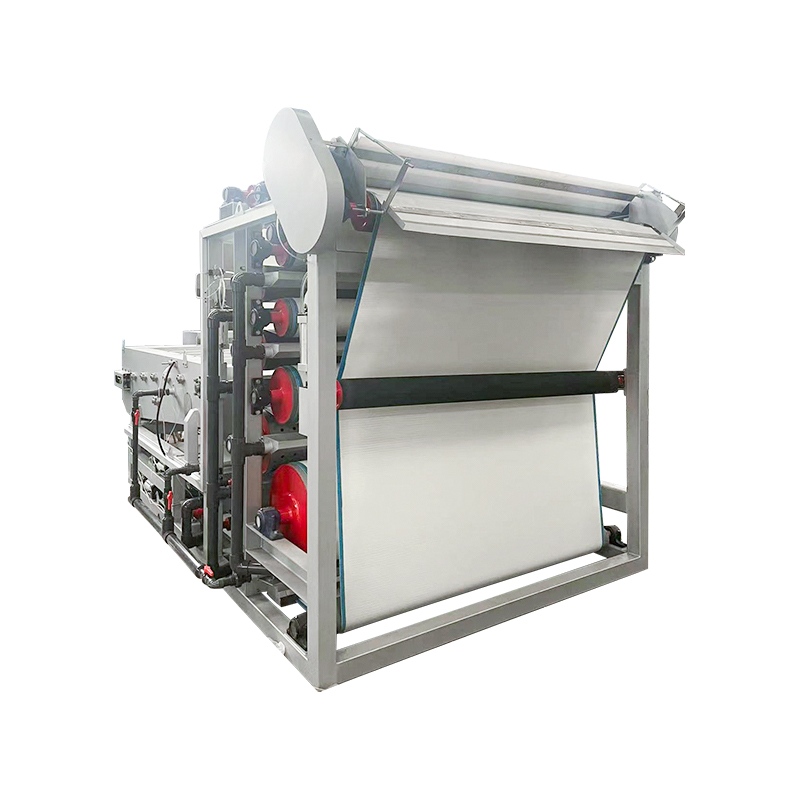

De bandfilterpers bestaat voornamelijk uit een frame, een krachtoverbrengingseenheid, een voorpersontwateringssectie, een persontwateringssectie, bovenste / middelste / onderste filterbanden, filterbandwasinrichting, geleidingsrollen, filterkoekafvoerapparaat, uitlijningsapparaat, spanapparaat, vlokmiddelmengapparaat, filtraatopvangbak en elektrische schakelkast.

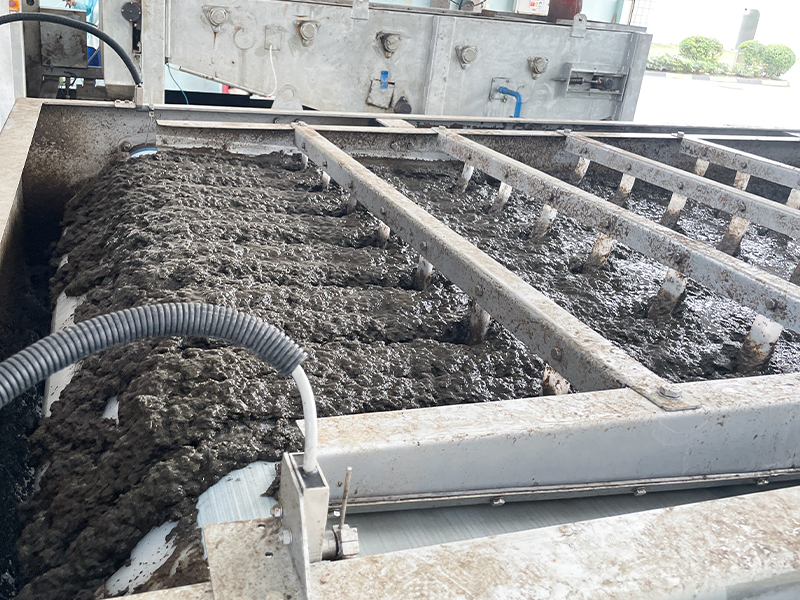

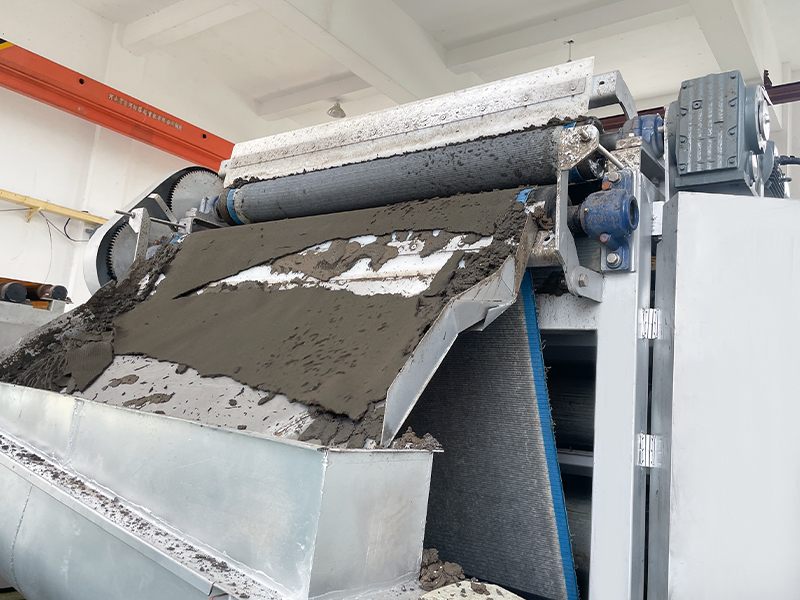

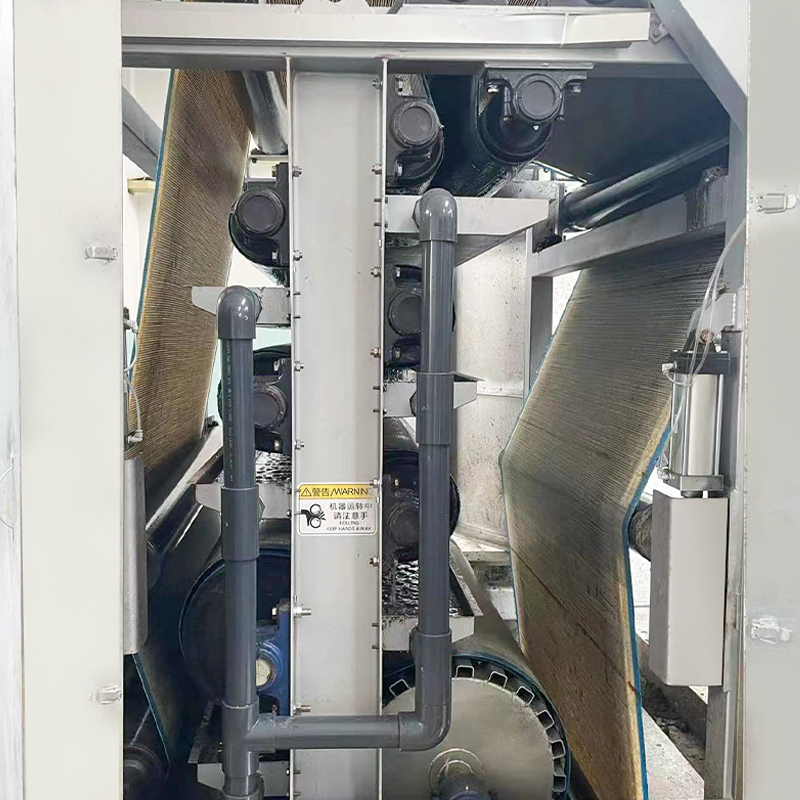

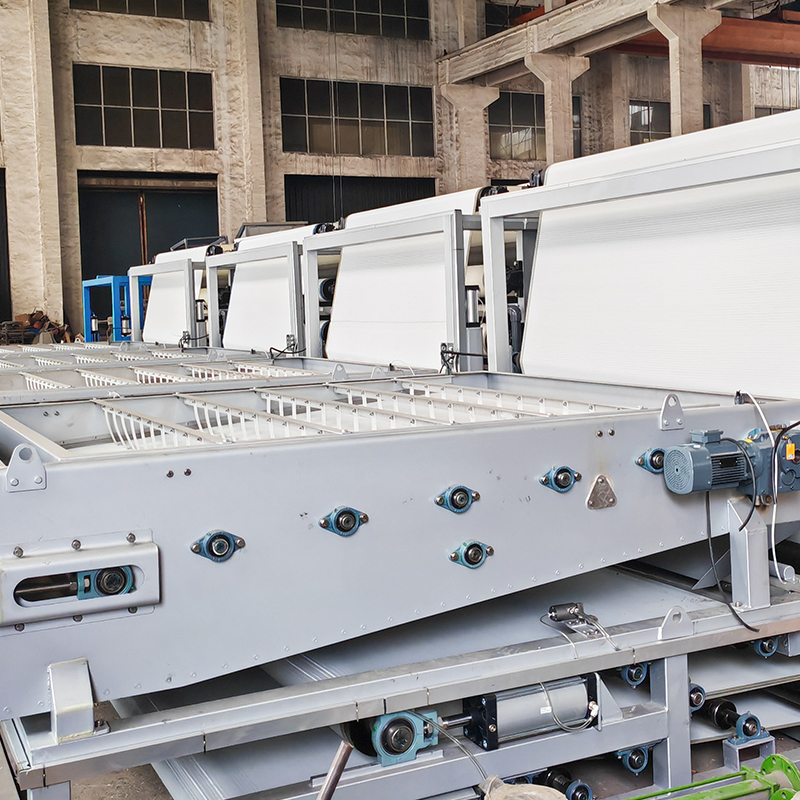

Het werkingsprincipe van de bandfilterpers is als volgt: Uitgevlokte zwevende stoffen en slib vermengd met vlokmiddel komen het ontwateringsmechanisme binnen. Onder de gecombineerde effecten van zwaartekracht en compressie ondergaat het slib inversie om het meeste vrije water in de concentratiesectie te verwijderen. Het voorontwaterde slib wordt via een invoertrechter gelijkmatig over de filterband verdeeld en komt in de dubbellaagse filterbandopening terecht voor ontwatering vóór de pers. Vervolgens gaat het door een reeks persrollen, gerangschikt in afnemende diametervolgorde, waarbij de filterkoek wordt onderworpen aan geleidelijk toenemende compressie- en schuifkrachten om extra vrij water en gedeeltelijk capillair water te verwijderen. Het ontwaterde materiaal wordt uiteindelijk via de uitlaat aan de achterkant van de machine afgevoerd.

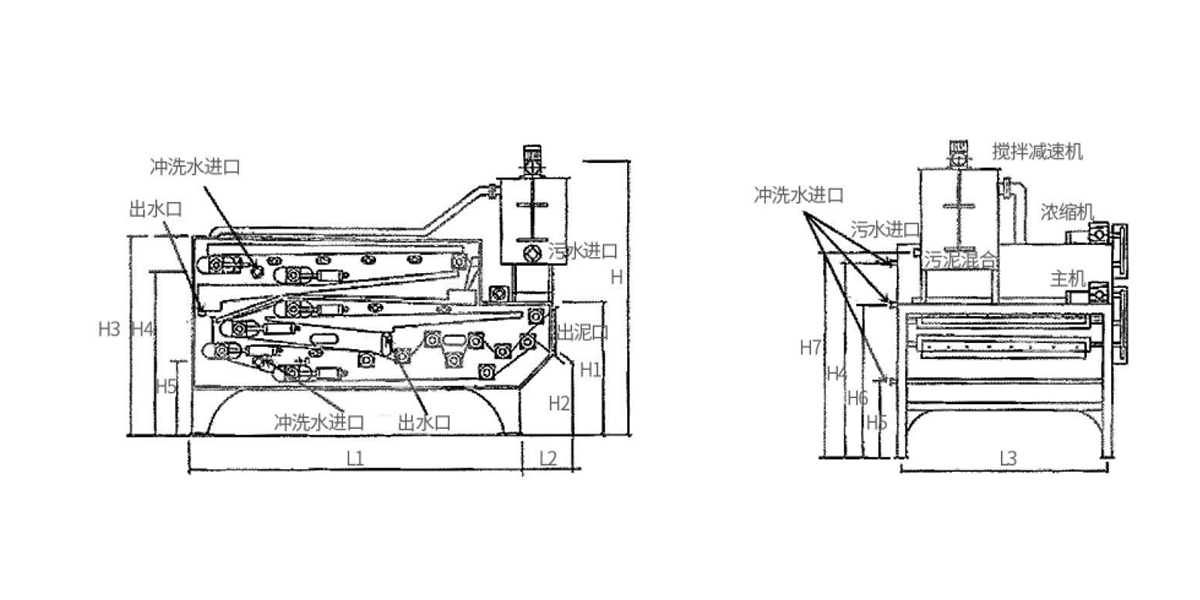

Opmerking: Dit diagram is uitsluitend bedoeld voor installatiedoeleinden en is niet bedoeld als constructietekening. De configuratie van de funderingswapening en de specifieke betonvereisten moeten door de gebruiker worden bepaald op basis van de plaatselijke bodemgesteldheid.
| Model | Breedte riem (mm) | Filterbandlijnsnelheid (m/min) | Voer vochtgehalte (%) | Vochtgehalte van filterkoek (%) | Totale verwerkingscapaciteit (m³/u) | Totaal spoelwatervolume (m³/u) | Afmetingen van apparatuur (L×B×H)(mm) | Spoelwaterdruk (MPa) |
| ZBDY-500 | 500 | 1,0~5,0 | ≈99 | ≤80 | 2~5 | 8~10 | 3050×1100×2800 | ≥0,5 |
| ZBDY-1000 | 1000 | 7~10 | 12~15 | 3050×1600×2800 | ≥0,5 | |||
| ZBDY-1500 | 1500 | 8~15 | 15~20 | 3050×2100X2800 | ≥0,5 | |||
| ZBDY-2000 | 2000 | 10~20 | 20~22 | 3050×2600×2800 | ≥0,5 | |||
| ZBDY-2500 | 2500 | 15~30 | 25~32 | 4050×3150×2960 | ≥0,5 | |||
| De bovenstaande parameters zijn bedoeld ter referentie voor de gebruiker. Specifieke configuraties en parameters moeten worden aangepast aan de werkelijke omstandigheden ter plaatse. | ||||||||
 |  |  |
Met een sterke technische basis en een ISO-gecertificeerd kwaliteitssysteem helpt Hengye klanten in diverse sectoren om de behandelingsefficiëntie te verbeteren, operationele kosten te verlagen en te voldoen aan wereldwijde milieunormen.
