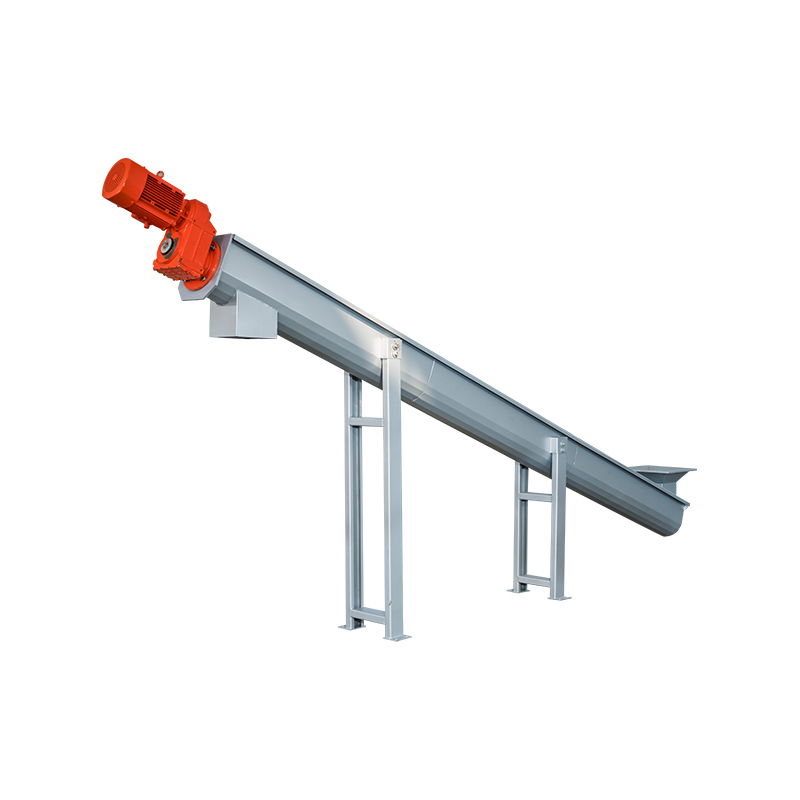

Asloze/schachtschroeftransporteurs zijn geschikt voor de behandeling van screenings in gemeentelijke afvalwaterzuiveringsinstallaties, residentiële rioolvoorbehandelingsinstallaties, gemeentelijke regenwater- en rioolpompstations en waterzuiveringsinstallaties. Ze worden voornamelijk gebruikt in combinatie met apparatuur zoals zeven of ontwateringsmachines om zeefgoed of ontwaterd slib te transporteren.

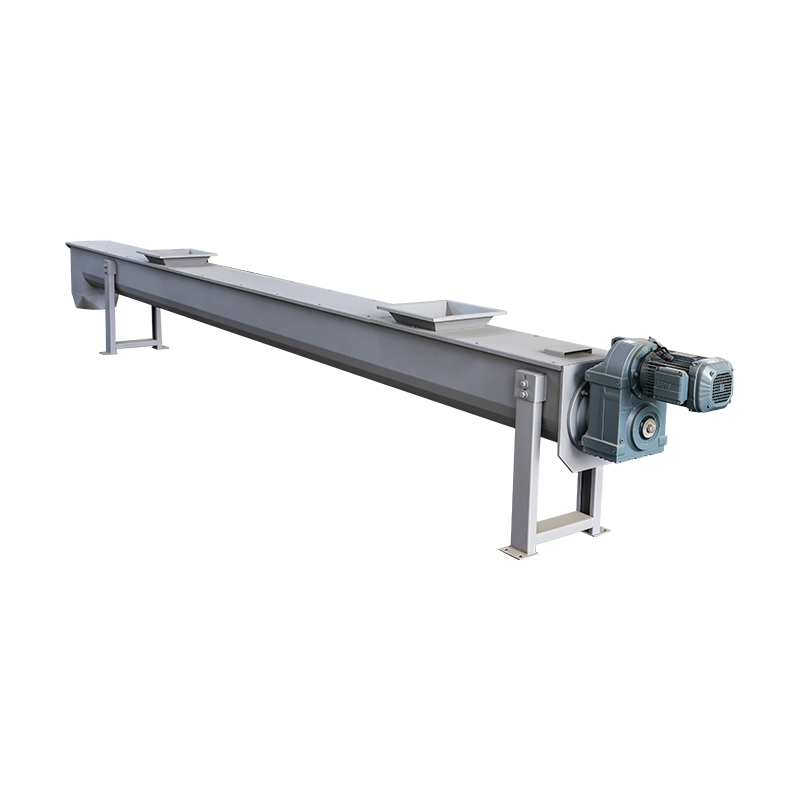

· De aandrijfeenheid maakt gebruik van een op de as gemonteerde tandwielreductor met parallelle as, met een compacte structuur en een soepele, veilige werking;

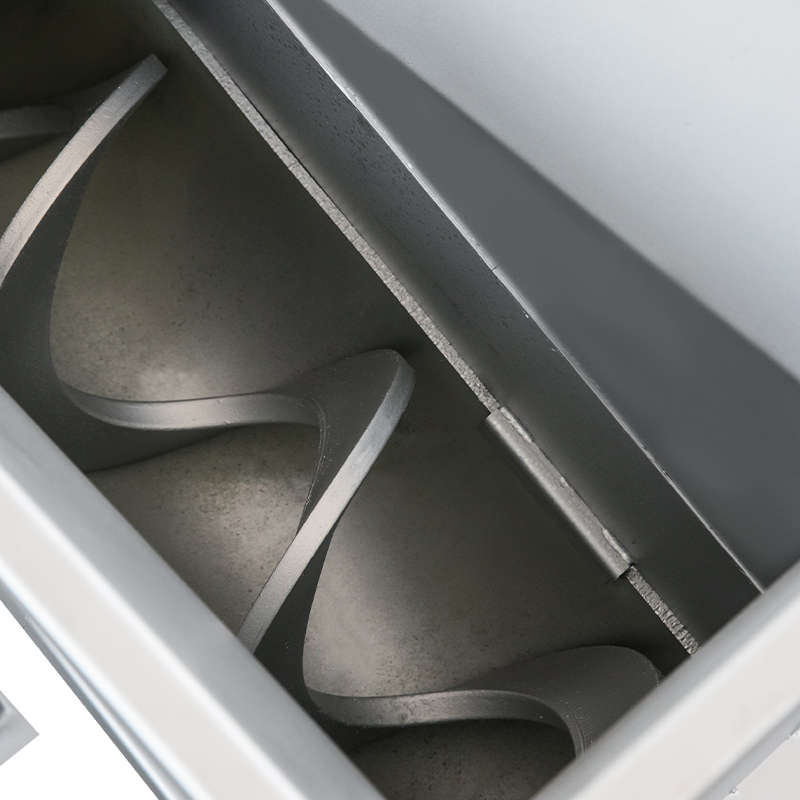

· De U-vormige bak is voorzien van een binnenbekleding, die een hoge slijtvastheid, langere levensduur en gemakkelijke vervanging biedt;
· De transportrichting wordt bepaald door de spiraalrichting van de vijzelbladen en de rotatie van de motor, waardoor transport in twee richtingen mogelijk is;
· Maakt gebruik van een transportsysteem met brede kanalen om verstoppingen te voorkomen, waardoor een betrouwbare werking, weinig geluid en gemakkelijk onderhoud wordt gegarandeerd.
Deze apparatuur maakt gebruik van een continue trogbandtransporteur. Materialen worden via een zeef of ontwateringsmachine op de transportband geloosd. Aangedreven door een elektromotor worden de materialen door spiraalvormige messen van het ene uiteinde naar het andere getransporteerd. Aan het uiteinde van de terminal is de transportband gekoppeld aan een afvalwagen voor daaropvolgende verwerking.

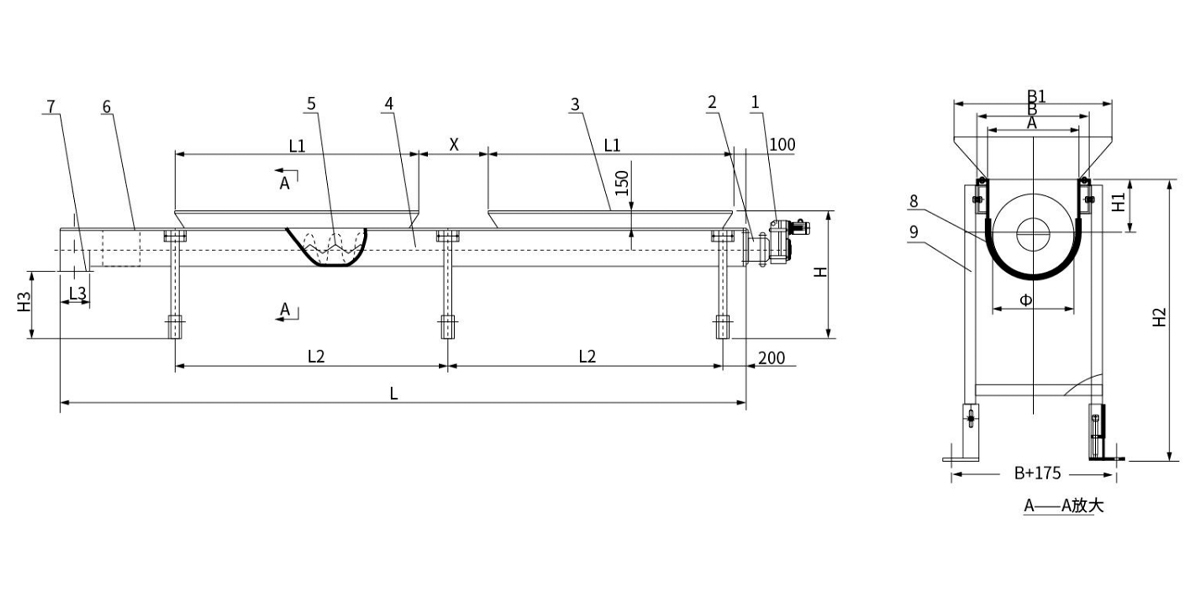

| 1 | Aandrijfeenheid | 6 | Afdekplaat |
| 2 | Lagerhuis | 7 | Afvoeruitlaat |
| 3 | Voerinlaat | 8 | Slijtvaste voering |
| 4 | U-vormige behuizing | 9 | Steunframe (in hoogte verstelbaar) |
| 5 | Schroefblad |
| Parameters/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Nominale diameter schroef D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Schroefdiameter φ (mm) | 185 | 235 | 285 | 320 | 385 | |||
| Stroomsnelheid Q (m³/u) | Installatiehoek α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Rotatiesnelheid schroef n (r/min) | 12~16 | |||||||
| Motorvermogen N (kW) | 0,75~5,5 (afhankelijk van L en α) | |||||||
| Installatie afmetingen (mm) | Slijtvaste voeringdiameter A | φ 40 | ||||||
| Behuizingsdiameter B | φ 110 | |||||||
| Uitwerpopening breedte B1 | Compatibel met overeenkomstige apparatuur | |||||||
| Schroeflengte L | Afhankelijk van gebruikersvereisten | |||||||
| Lengte voerinlaat L1 | Compatibel met overeenkomstige apparatuur | |||||||
| Afstand tussen haakjes L2 | (L-1000)/2~L-71000)/3 | |||||||
| Uitwerpopening breedte L3 | 250 | 250 | 300 | 350 | 400 | |||
| Totale uitrustingshoogte H | Compatibel met overeenkomstige apparatuur | |||||||
| Hoogte vanaf midden schroefas tot afdekplaat H1 | 140 | 165 | 188 | 210 | 240 | |||
| Afdekplaat hoogte H2 | H-150 | |||||||
| Lagere behuizingshoogte H3 | Compatibel met overeenkomstige apparatuur | |||||||
Asloze schroeftransporteur: voornamelijk gebruikt voor het transporteren van materialen die gevoelig zijn voor verstrikking en een hoge viscositeit hebben, waardoor verstoppingsproblemen effectief worden aangepakt.
Toepassingsgebied:
1. Milieuwaterdiensten: Transport van ontwaterd slib, zeefgoed en grit.
2. Industriële sector: Vast gemeentelijk afval, voedselafval, chemische slurries en stroperige chemische grondstoffen.
3. Bouwmaterialenindustrie: Poedervormige materialen zoals ruw cementmeel en vliegas.
Met een sterke technische basis en een ISO-gecertificeerd kwaliteitssysteem helpt Hengye klanten in diverse sectoren om de behandelingsefficiëntie te verbeteren, operationele kosten te verlagen en te voldoen aan wereldwijde milieunormen.
