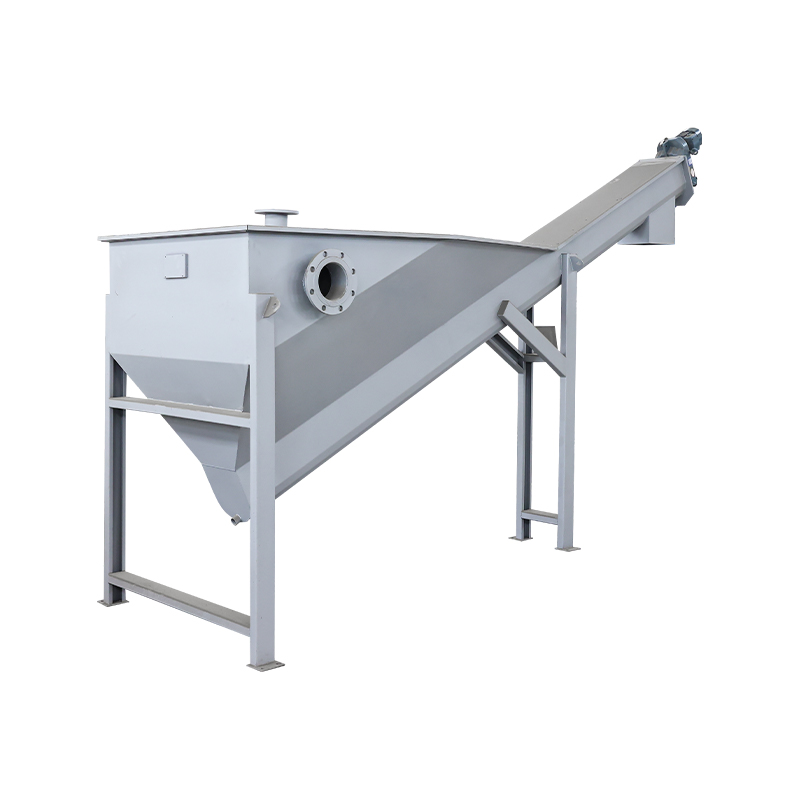

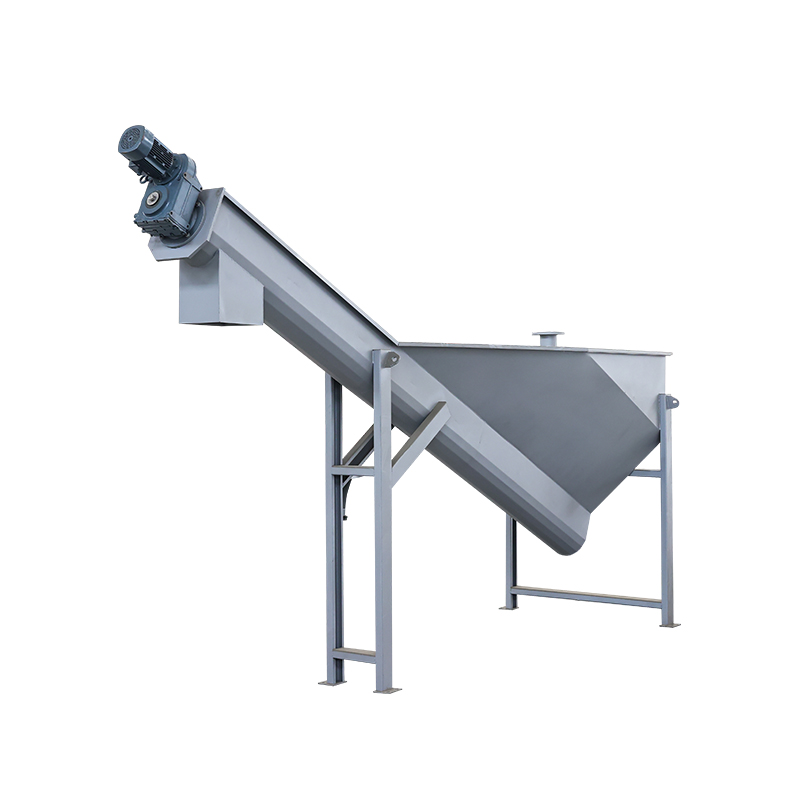

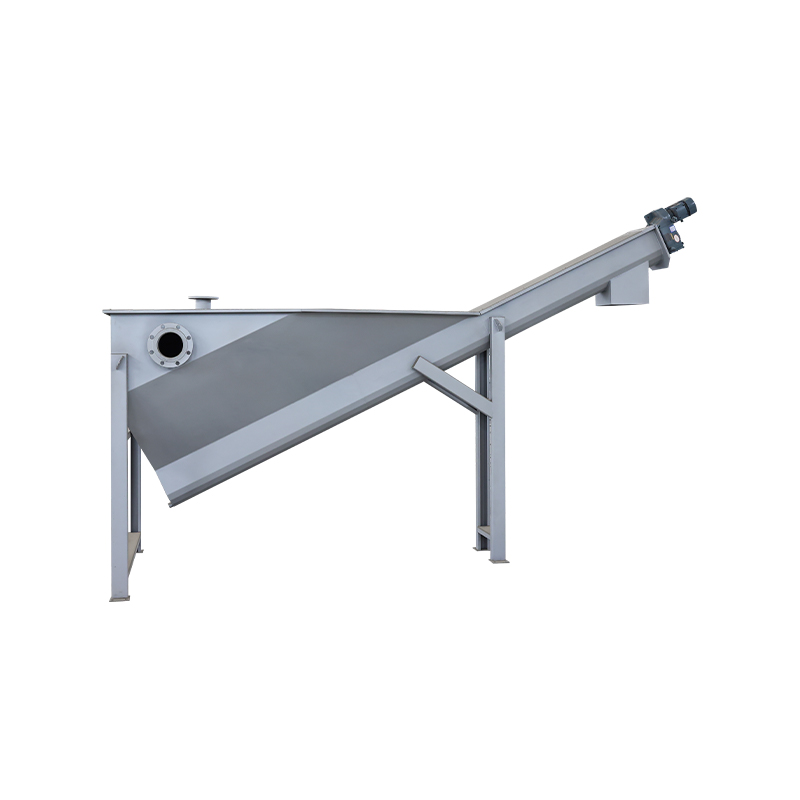

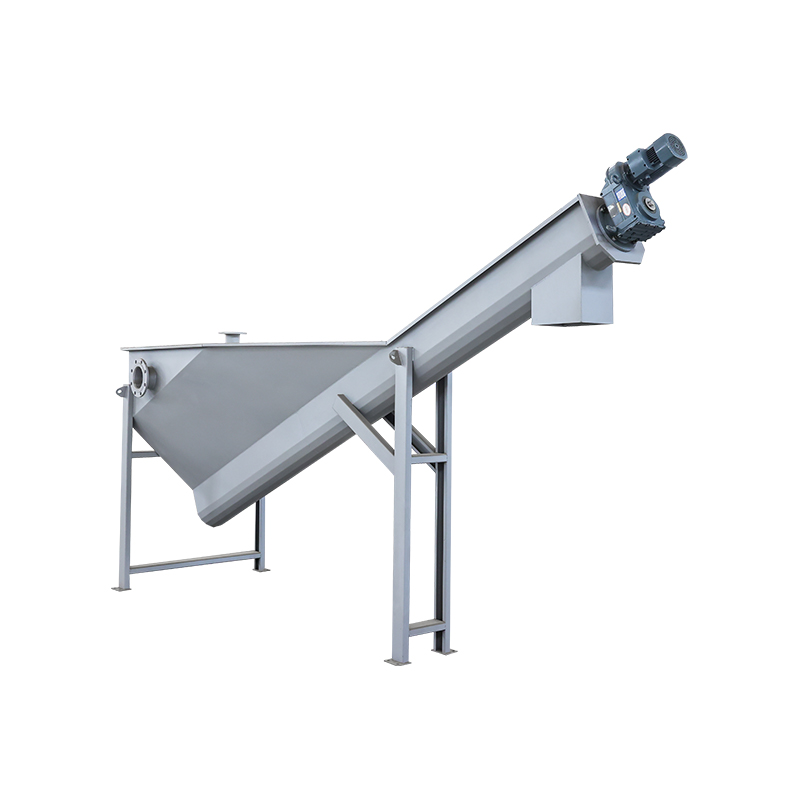

De zand-waterafscheider is geschikt voor zandverwijdering in bezinktanks bij gemeentelijke rioolwaterzuiveringsinstallaties. Het wordt voornamelijk gebruikt in combinatie met cycloonbezinkingstanks, zandverwijderingsmachines of zuigzandcollectoren van het brugtype om het geloosde zand-watermengsel verder te verwerken.

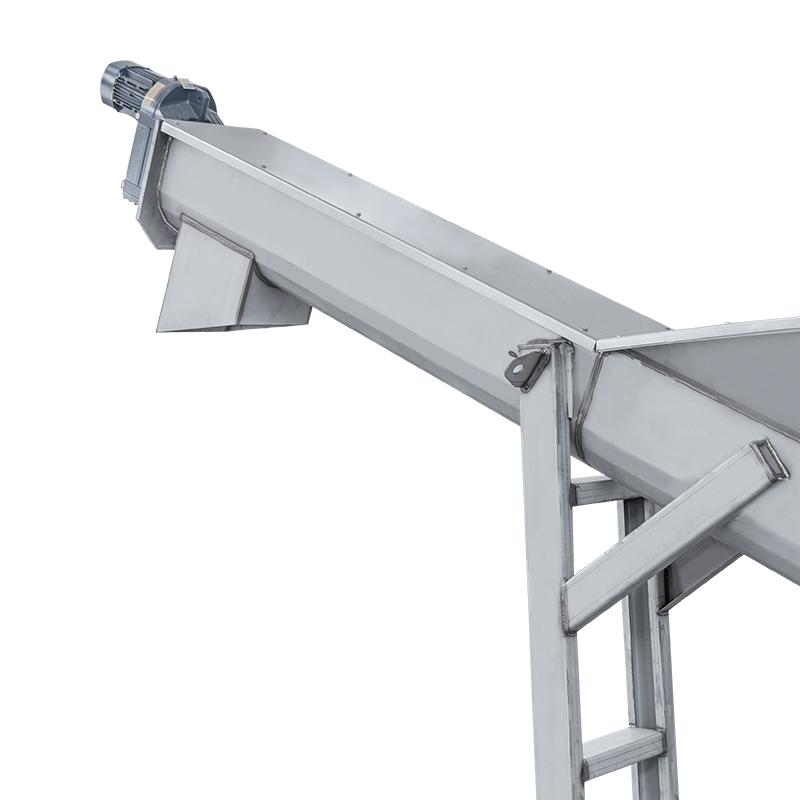

· Het aandrijfsysteem maakt gebruik van op de as gemonteerde tandwielreductoren met parallelle assen, met een compacte structuur en een soepele, veilige werking;
· Het terugwinningspercentage voor deeltjes groter dan 0,2 mm bedraagt na scheiding maximaal 96%;
· U-vormige troggen zijn bekleed met slijtvaste voeringen, wat een lange levensduur en eenvoudige vervanging garandeert;
· Volledig gesloten werking handhaaft gunstige omgevingsomstandigheden. Frame vastgezet met expansiebouten, waardoor er geen ingebedde ankers nodig zijn.

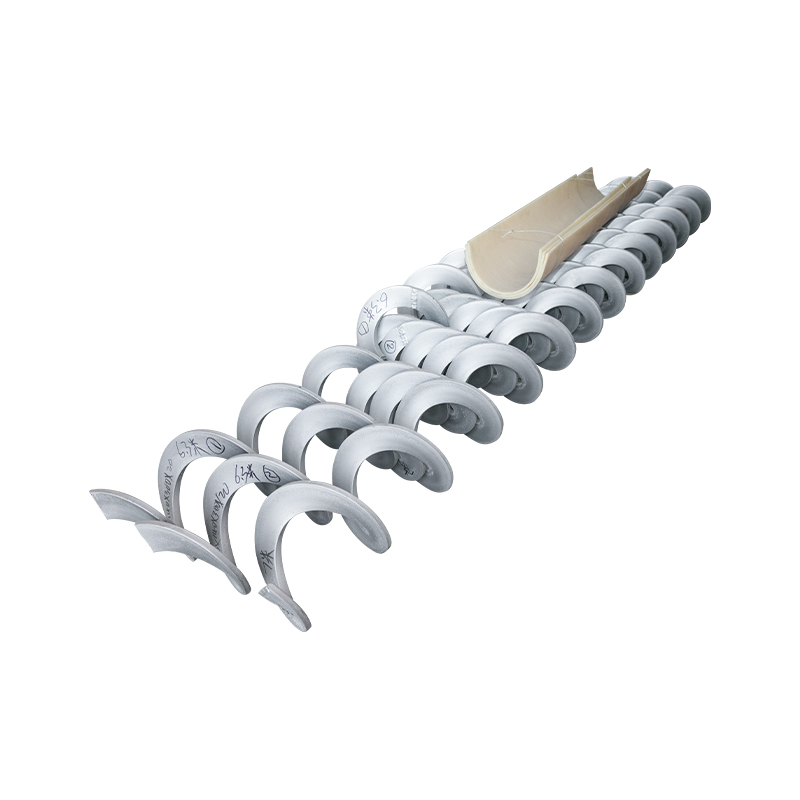

Deze apparatuur maakt gebruik van een asloos schroefmechanisme. Het zand-watermengsel wordt van bovenaf in de afscheider gevoerd. Het grind bezinkt door zwaartekracht in de zand-waterscheidingsgoot. De rotatie van de asloze schroef duwt het grind geleidelijk langs een 25% U-vormige trog naar de uitlaat. Het grind valt vervolgens in een opvangcilinder voor extern transport. Gescheiden wateroverstromen uit de uitlaat van de scheidingstrog, waardoor de bedrijfsomgeving wordt verbeterd en extern transport wordt vergemakkelijkt.

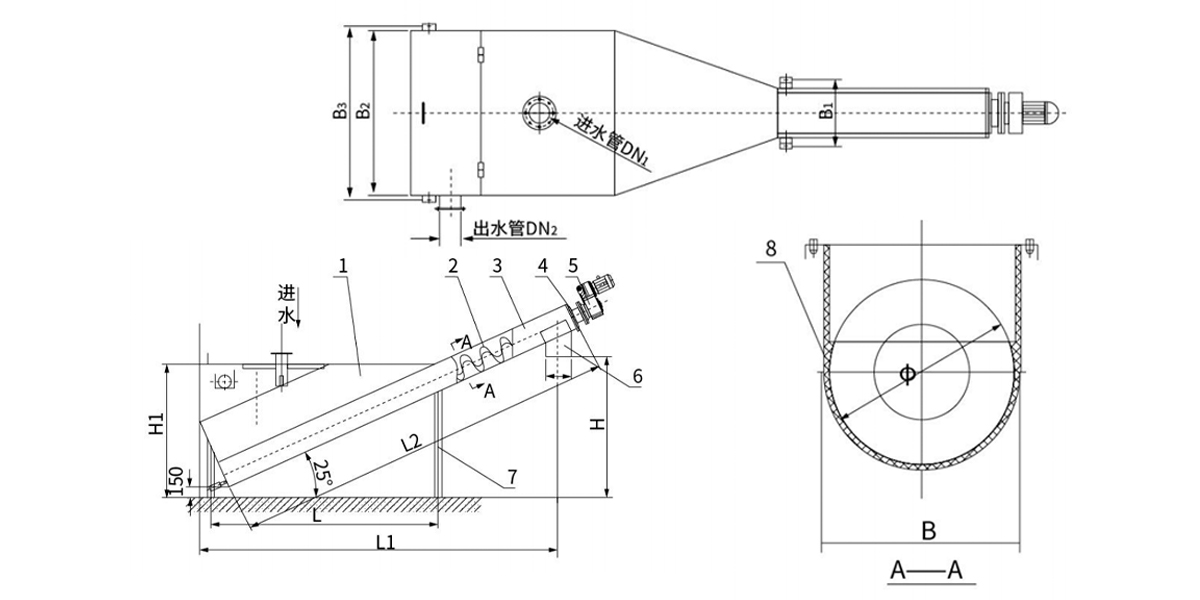

| 1 | Scheidingstank | 5 | Aandrijfeenheid |
| 2 | Spiraalvormig mes | 6 | Zandafvoeruitlaat |
| 3 | U-vormig kanaal | 7 | Steunframe |
| 4 | Lagerhuis | 8 | Slijtvaste voering |
| Model/specificaties | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Nominale diameter schroef D (mm) | 260 | 300 | 350 | 400 | ||
| Schroefdiameter M (mm) | 235 | 285 | 320 | 385 | ||
| Verwerkingscapaciteit Q (l/s) | 5~12 | 12~20 | 20~27 | 27~35 | ||
| Installatiehoek α (°) | 25 | |||||
| Rotatiesnelheid schroef n (r/min) | ≈4,8 | |||||
| Motorvermogen N (kW) | 0.37 | 0.55 | 0.75 | |||
| Herstelpercentage (deeltjesgrootte ≥0,2 mm) | ≥96 | |||||
| Vochtgehalte na zandafscheiding (%) | <65 | |||||
| Installatie afmetingen (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Gritafscheider: Wordt voornamelijk gebruikt als ondersteunende uitrusting voor gritkamers in afvalwaterzuiveringsinstallaties om zanddeeltjes te scheiden en te reinigen.
Toepassingsbereik:
1. Gemeentelijke Milieubescherming: Zandwaterscheiding in cyclonale zandkamers of beluchte zandkamers van grote en middelgrote afvalwaterzuiveringsinstallaties.
2. Industrieel afvalwater: Zandverwijdering in waterzuiveringsinstallaties en gritbehandeling in afvalwater van voedselverwerking.
